Konstruktionsdaten von 15 Arten von Spannmechanismen-GIFs

Konstruktionsdaten von 15 Arten von Spannmechanismen-GIFs

1.Selbstzentrierende Vorrichtung

info-400-412

Ein grüner Doppelexzenter und zwei blaue Keilschlitten zentrieren das gelbe Werkstück seitlich und in Längsrichtung.

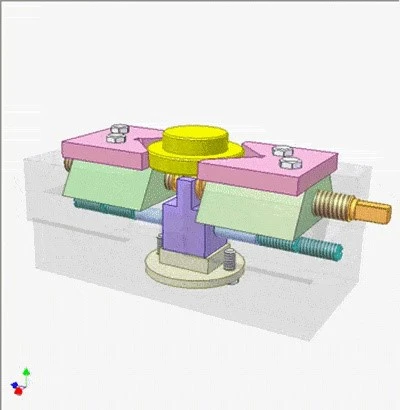

2. Selbstzentrierende Vorrichtung Zwei

info-400-410

Orangefarbene Schrauben mit Links- und Rechtsgewinde bewegen den V-Block, um das gelbe Werkstück sowohl seitlich als auch in Längsrichtung zu zentrieren. Der blaue Stift und die Schraube (am unteren Teil der Basis) dienen zum Einstellen der Mittelposition der Klemme in Längsrichtung Richtung.

3. Selbstzentrierende Vorrichtung 3

info-400-374

Die orangefarbenen Schrauben mit Links- und Rechtsgewinde bewegen den V-Block, um das gelbe Werkstück sowohl seitlich als auch in Längsrichtung zu zentrieren. Mit der blauen Mutter und der roten Schraube am grünen Schieber wird die Mittelposition in Längsrichtung eingestellt.

info-400-374

Für diese Anpassung zeigt die letzte Szene der Animation, wie ein V-förmiger Block bewegt wird, während der andere V-förmige Block stationär bleibt.

4.Selbstzentrierende Vorrichtung vier

info-400-396

Der rosa Nockenhebel steuert den Spannvorgang und die rote Feder hält den Kontakt zwischen Nocke und Stempel aufrecht. Er kann auch in Matrizen zum Prägen hinterschnittener Werkstücke (weiche Metalle) verwendet werden.

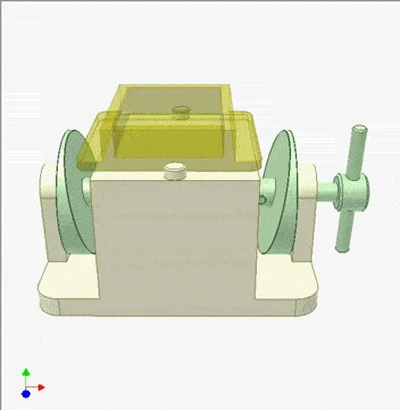

5. Selbstzentrierende Vorrichtung 5

info-400-410

Zwei symmetrische Endnocken zentrieren das gelbe Werkstück in Längsrichtung.

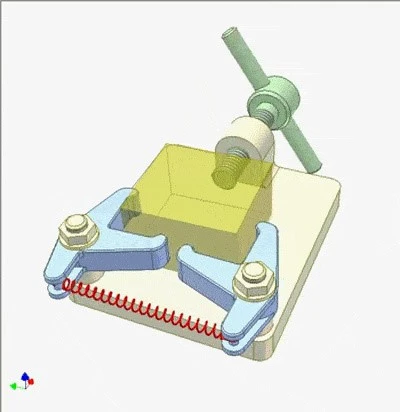

6.Selbstzentrierende Vorrichtung sechs

info-400-412

Zwei symmetrische V-förmige Hebel zentrieren das gelbe Werkstück in Längsrichtung.

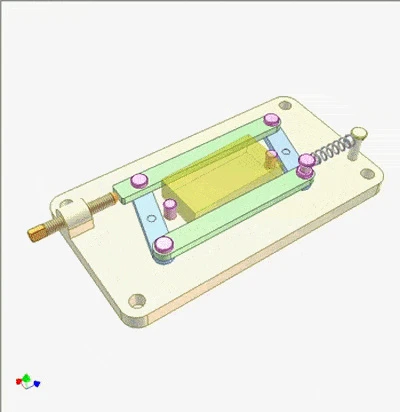

7.Selbstzentrierende Vorrichtung 7

info-400-412

Die grünen Glieder des Parallelogrammmechanismus zentrieren das gelbe Werkstück in Längsrichtung.

8. Selbstzentrierende Vorrichtung acht

info-400-410

V-förmige Blöcke (einer fest, der andere beweglich) zentrieren das gelbe Werkstück in Längsrichtung.

9. Selbstzentrierende Vorrichtung neun

info-400-404

Das gelbe laufende Werkstück wird in Längsrichtung zentriert, wenn es mit den beiden rosafarbenen Rollenpaaren in Kontakt kommt. Diese Vorrichtung wird für Bambusschneidemaschinen verwendet. Das rote Messer ist stationär.

10. Selbstzentrierende Vorrichtung zehn

info-400-432

Drehen Sie den orange-gelben Zahnradsatz, um das braune Werkstück einzuspannen. Zwei graue Pads zentrieren das Werkstück entlang seiner Längsrichtung.

Zentrierbedingung:

R 1 /R 3=R 2 /R 4 (blaue und grüne Zahnräder haben die gleiche Winkelgeschwindigkeit)

Verhältnis des Zahnradteilungsradius:

R 4 =R 1 plus R 2 plus R 3

R1, R2, R3 und R4 sind die Teilungsradien der orangefarbenen, gelben, blauen und grünen Zahnräder.

11. Selbstzentrierende Vorrichtung elf

info-400-404

Mehrteilige Klemmung. V-Blöcke zentrieren das gelbe Werkstück in Längsrichtung, mit Druckfedern zwischen den V-Blöcken.

12. Selbstzentrierende Vorrichtung zwölf

info-400-441

Das Werkstück (orange) wird mit einem Hydraulikzylinder über einen grünen Keil am Kolben, zwei Stifte und zwei gelbe Hebel gespannt (orange). Der rosafarbene V-Block zentriert das Werkstück entlang seiner Länge.

13. Selbstzentrierende Vorrichtung 13

info-400-416

Der schwebende Zylinder bewegt die beiden rosa Backen synchron. Der Schubkurbelmechanismus des orangefarbenen Gestänges nimmt leichte Lasten auf und sorgt für eine gleichmäßige Verschiebung beider Backen.

14. Selbstzentrierende Vorrichtung 14

info-400-400

Diese Vorrichtung wird zum Spannen von Kreuz-, T- und Bogenwerkstücken (gelb) verwendet. Mehrere Flächen können in einer Aufspannung fertiggestellt werden. Drehen Sie die orangefarbenen linken und rechten Schrauben, um den grünen Schieber zu bewegen, der über blaue Backen verfügt, die sich auf dem Schieber drehen.

15.Selbstzentrierender Abwickler fünfzehn

info-400-390

Drehen Sie die orangefarbene Schraube, um die gelbe Stange radial zu bewegen, sodass die Spule zentriert ist (im Glas). Die Spule wird dann zum Abwickeln gedreht, und die Bremstrommel am Ende der rosafarbenen Welle wird verwendet, um Abwickelspannung zu erzeugen. Hier ein Der Ellipsenmechanismus (gelber Balken und blaue Nabe, grüne Verbindung) wird verwendet, um die lineare Bewegung der blauen Nabe in die lineare Bewegung des gelben Balkens umzuwandeln. Zur Unterstützung der gelben Balken wird ein Parallelogrammmechanismus verwendet. Dieser Abwickler ist für Spulen mit geeignet geringe Breite.
